Système Solaire Combiné (SSC) : peut-il vraiment couvrir 40% de votre chauffage en Alsace ?

La promesse d’un Système Solaire Combiné (SSC) est séduisante, surtout en Alsace où les factures de chauffage peuvent peser lourd dans le budget hivernal. L’idée de couvrir 40% de ses besoins en chauffage et une grande partie de son eau chaude sanitaire (ECS) grâce à l’énergie gratuite du soleil est un puissant moteur pour tout propriétaire cherchant l’autonomie et la résilience. Beaucoup d’installateurs mettent en avant ce chiffre, le présentant comme un standard atteignable.

Pourtant, une approche réaliste s’impose. Le climat semi-continental alsacien, caractérisé par des hivers froids et des périodes de brouillard ou de ciel couvert, représente un défi technique majeur. Contrairement aux régions plus méridionales, le simple fait de poser des panneaux sur un toit ne garantit en rien l’atteinte de cet objectif. Le gisement solaire hivernal, plus faible, demande une conception sans compromis.

Mais alors, si la clé n’était pas simplement d’installer un SSC, mais de le concevoir comme un système d’ingénierie sur-mesure pour votre maison et le climat local ? Cet article ne se contente pas de répéter les promesses. Il décortique les points techniques cruciaux et les erreurs à ne pas commettre pour que ces 40% ne restent pas une simple illusion commerciale, mais deviennent une réalité tangible sur votre facture d’énergie.

Pour vous guider dans cette démarche pragmatique, nous analyserons les aspects fondamentaux qui déterminent la performance réelle d’un Système Solaire Combiné en contexte alsacien. Ce parcours vous donnera les clés pour évaluer la viabilité et le potentiel d’un tel projet pour votre habitation.

Combien de m² de capteurs faut-il pour soutenir le chauffage en hiver ?

La première question, et la plus fondamentale, concerne la surface de capteurs thermiques à installer. En Alsace, la réponse est loin d’être la même que dans le sud de la France. Le facteur limitant est le gisement solaire hivernal. Les données sont claires : avec environ 1220 kWh/m² par an dans le Bas-Rhin contre 1700 kWh/m² à Montpellier, le potentiel énergétique brut est significativement plus faible. Cela signifie qu’il faut compenser par une plus grande surface de captation pour espérer produire assez de calories en hiver.

Oubliez les ratios standards nationaux. En Alsace, le dimensionnement doit être directement corrélé à la qualité de l’isolation de votre maison. Une maison mal isolée (« passoire thermique ») rendrait un SSC quasi inutile pour le chauffage, car les déperditions seraient bien trop importantes. Pour une habitation correctement isolée, il faut viser un ratio plus ambitieux. Le critère n’est pas tant le soleil d’été, toujours abondant, mais la capacité à capter le moindre rayonnement diffus d’une journée d’hiver nuageuse.

Pour donner un ordre de grandeur concret et localisé, le dimensionnement varie drastiquement selon la performance énergétique du bâti. Une maison récente et très performante pourra se contenter d’une surface raisonnable, tandis qu’un pavillon des années 80, même rénové, exigera une surface de capteurs bien plus conséquente pour un résultat tangible. Le tableau suivant, basé sur des estimations pour le contexte alsacien, illustre bien cette dépendance.

Il est donc clair que l’objectif des 40% de couverture de chauffage ne s’atteint pas avec une petite installation. Il faut voir grand, en adéquation avec les besoins réels de chauffage de la maison, et non sur la base de ratios génériques. C’est le premier pas d’une démarche d’ingénierie sérieuse.

Pourquoi le ballon tampon d’un SSC doit être énorme (500L+) pour être efficace ?

Si les capteurs sont le moteur du système, le ballon tampon en est le cœur et la batterie. En Alsace, sa taille n’est pas une option, c’est la condition sine qua non de l’efficacité du système en hiver. Un petit ballon (200-300L), suffisant pour un chauffe-eau solaire individuel (CESI), est totalement inadapté à un SSC destiné au chauffage. La raison est simple : il faut pouvoir stocker l’énergie des quelques heures d’ensoleillement pour la restituer sur 24, 48, voire 72 heures de temps couvert.

Le brouillard tenace de la plaine d’Alsace en hiver est l’ennemi numéro un du solaire thermique. Une séquence de 2 à 3 jours sans soleil direct est courante. Sans un volume de stockage massif, le système solaire devient inutile après quelques heures et c’est l’appoint (PAC, chaudière) qui prend le relais à 100%, anéantissant les économies espérées. Une étude de cas sur l’impact du volume de stockage est très parlante : un ballon de 1000L peut offrir 1 à 2 jours d’autonomie de chauffage lors de ces séquences hivernales, tandis qu’un ballon de 500L ne couvre que quelques heures.

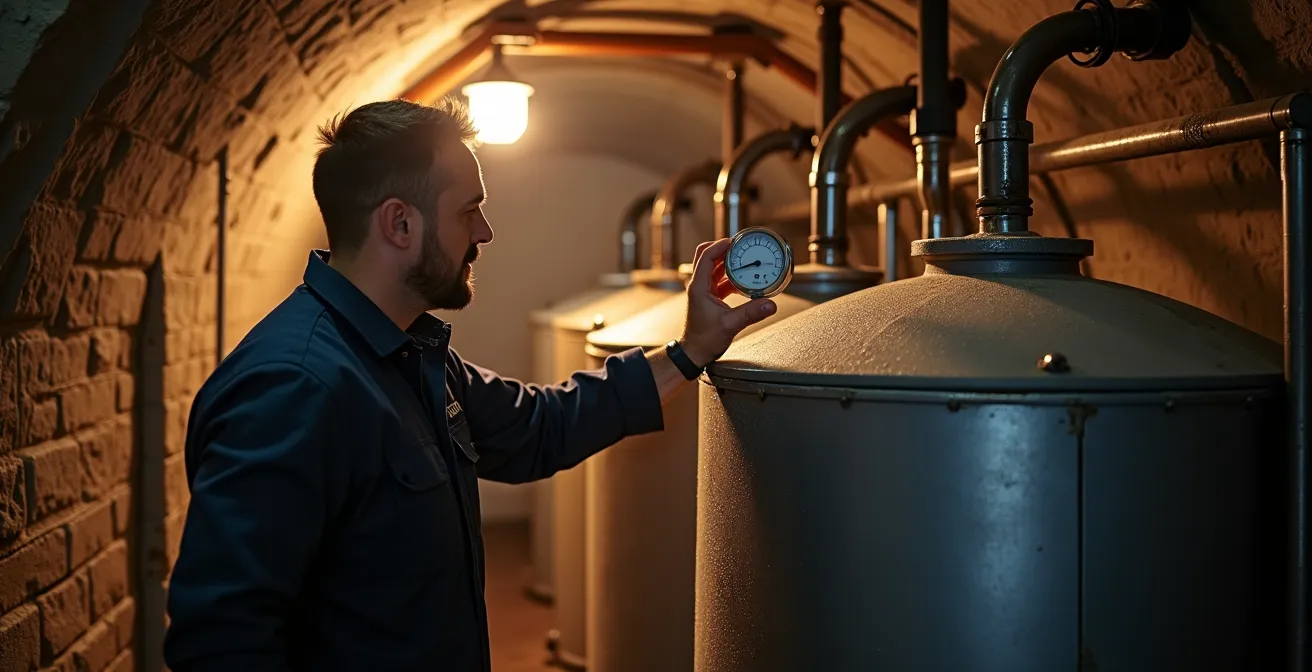

La taille de cet équipement est souvent sous-estimée. Un ballon de 800 ou 1000 litres est un cylindre imposant qui nécessite un espace conséquent au sol (1,5 à 3m²) et une hauteur sous plafond suffisante. Il faut donc anticiper son emplacement dans la chaufferie, le garage ou la cave dès la conception du projet. L’autre aspect technique crucial est la stratification : un bon ballon tampon permet de stocker l’eau à différentes températures. L’eau la plus chaude, en haut, est utilisée en priorité pour l’eau chaude sanitaire, tandis que l’eau moins chaude, au milieu, peut être envoyée vers un plancher chauffant basse température. Cette gestion fine optimise chaque calorie captée.

Comment gérer l’excédent de chaleur en été pour ne pas endommager les capteurs ?

Un SSC dimensionné pour le chauffage en Alsace sera, par définition, surpuissant en été. Les besoins en chauffage sont nuls et ceux en eau chaude sanitaire sont rapidement couverts. Que faire alors des milliers de watts produits par les 15 ou 20 m² de capteurs sous le soleil de juillet ? Si cette chaleur n’est pas évacuée, la température du fluide caloporteur peut monter à plus de 150-200°C. Cette surchauffe, appelée stagnation, dégrade le fluide (glycol), crée des surpressions et peut endommager durablement les composants du système.

Deux technologies principales s’affrontent pour gérer ce problème. Le système « sous pression » classique est le plus courant. Il est équipé de sécurités (vase d’expansion, soupape) qui permettent de supporter la stagnation. Cependant, des stagnations répétées usent prématurément le fluide et nécessitent une maintenance plus régulière. La seconde option, plus élégante et sécurisante, est le système « autovidangeable » ou « drainback ». Dès que le ballon est à sa température maximale, la pompe de circulation s’arrête et les capteurs se vident de leur fluide par gravité. Le fluide retourne dans un réservoir de stockage, laissant les capteurs « vides » et donc insensibles à la surchauffe. Comme le souligne l’Association Enerplan dans son guide technique, « Le drainback, bien que plus cher, offre une tranquillité d’esprit supérieure et une meilleure longévité du fluide caloporteur ».

Au-delà de la protection du système, la meilleure stratégie est de valoriser cet excédent d’énergie. La solution la plus évidente et rentable est le chauffage d’une piscine. Un SSC peut facilement maintenir un bassin à une température agréable de mai à septembre en Alsace, offrant un confort supplémentaire tout en protégeant l’installation. Sans piscine, d’autres pistes existent : alimenter un mur ou un plancher chauffant dans un atelier ou un garage pour le séchage, ou utiliser un aérotherme pour décharger la chaleur. Penser à la gestion estivale dès la conception est donc une étape non-négociable.

L’erreur de poser les panneaux à plat sur le toit alors qu’il faut 60° pour l’hiver

L’inclinaison des capteurs solaires thermiques est un paramètre souvent négligé, sacrifié sur l’autel de l’esthétique ou de la facilité de pose. Or, pour un système visant à produire de la chaleur en hiver, c’est un facteur déterminant. En hiver, le soleil est bas sur l’horizon. Pour capter un maximum de ses rayons, les panneaux doivent être fortement redressés, bien plus que pour une installation photovoltaïque optimisée pour la production annuelle. Les calculs sont formels : d’après les calculs d’irradiation solaire pour la latitude de Strasbourg, l’inclinaison optimale annuelle est de 36°, mais une inclinaison de 60° est recommandée pour maximiser la production hivernale, précisément quand les besoins en chauffage sont les plus forts.

Poser les capteurs avec une faible pente (30-35°), typique de nombreux toits modernes ou pour une intégration « à plat », est une erreur stratégique majeure pour un SSC en Alsace. Une telle configuration favorise la production estivale (quand on cherche à l’éviter) et pénalise lourdement le rendement hivernal. La différence de production en décembre ou janvier entre une inclinaison de 30° et une de 60° peut atteindre 20 à 30%. C’est une perte sèche qui oblige l’appoint à fonctionner plus souvent.

Bien sûr, il faut composer avec la réalité du bâtiment et les règles d’urbanisme. Une déclaration de travaux en mairie est nécessaire, et dans les zones protégées (proximité d’un monument historique), l’avis de l’Architecte des Bâtiments de France peut imposer des contraintes. Cependant, le dialogue avec l’installateur doit porter sur ce compromis : trouver la meilleure inclinaison possible pour l’hiver, quitte à utiliser des châssis de fixation pour redresser les capteurs sur un toit plat ou peu pentu. Sacrifier le rendement hivernal pour une intégration parfaite est un calcul qui se paie cher sur la facture d’énergie.

Chauffe-eau solaire ou Système Combiné : quel est le ROI le plus rapide ?

Face à l’investissement conséquent d’un SSC, une question légitime se pose : est-il plus judicieux de commencer par un simple Chauffe-Eau Solaire Individuel (CESI) ? Pour y répondre, il faut comparer l’investissement, les économies générées et le temps de retour sur investissement (ROI) des deux solutions. Un CESI, dimensionné pour couvrir 50 à 70% des besoins en eau chaude sanitaire, représente un investissement initial bien plus faible. Les économies sont réelles, mais plafonnées aux seuls besoins en ECS.

Le SSC, lui, joue dans une autre catégorie. L’investissement est 3 à 4 fois plus élevé, car il inclut une plus grande surface de capteurs, un ballon tampon massif et une régulation plus complexe. Cependant, les économies potentielles sont bien plus importantes, car elles s’appliquent à la fois sur le poste de l’eau chaude et, surtout, sur celui du chauffage, qui est le plus énergivore. Selon les estimations pour une installation SSC optimisée, on peut viser jusqu’à 70% d’économies sur les factures d’eau chaude et environ 40% sur le chauffage. La durée de vie d’une telle installation, si bien entretenue, est d’environ 20 à 25 ans, ce qui laisse le temps d’amortir l’investissement.

Les aides de l’État, comme MaPrimeRénov’, jouent un rôle crucial dans le calcul. Elles sont bien plus généreuses pour un SSC que pour un CESI, car il s’agit d’une action de rénovation énergétique bien plus ambitieuse. Ces aides peuvent réduire significativement l’investissement initial et donc accélérer le ROI. Le tableau suivant synthétise les ordres de grandeurs pour un projet en Alsace.

En conclusion, si le ROI purement financier et le plus rapide est le critère principal, le CESI est souvent gagnant. Cependant, si l’objectif est une autonomie énergétique maximale et la plus forte réduction possible de sa facture globale sur le long terme, le SSC, malgré un ROI plus long, représente une solution bien plus puissante et pertinente. C’est un choix stratégique plus qu’un simple calcul comptable.

Pourquoi la PAC tourne-t-elle la nuit quand les panneaux ne produisent rien ?

C’est une observation fréquente qui peut sembler contre-intuitive : on installe un système solaire pour être autonome, et pourtant, la Pompe à Chaleur (PAC) qui sert d’appoint se déclenche en pleine nuit. La raison est simple : le SSC et la PAC ne fonctionnent pas en opposition, mais en collaboration, gérés par une régulation intelligente. La nuit, par définition, les capteurs ne produisent aucune chaleur. Si la température dans le ballon tampon descend sous un certain seuil (par exemple, 35°C), la régulation va déclencher la PAC pour maintenir le confort dans la maison.

Ce n’est pas la nuit le problème en Alsace, mais les séquences de plusieurs jours sans soleil en plein hiver.

– Bureau d’études thermiques Alsace Energie, Retour d’expérience installations SSC Grand Est

Le véritable enjeu, comme le souligne ce retour d’expérience, n’est pas le cycle jour/nuit, mais la gestion des longues périodes sans apport solaire. La régulation du système est donc la clé de l’optimisation. Une bonne programmation vise à utiliser en priorité l’énergie solaire stockée dans le ballon. La PAC ne doit intervenir qu’en dernier recours. De plus, il est souvent judicieux de programmer la PAC pour qu’elle fonctionne, si besoin, durant les heures creuses nocturnes, afin de bénéficier d’un tarif d’électricité plus avantageux. La PAC remonte alors la température du ballon pendant la nuit, préparant le stock d’énergie pour la journée à venir, en attendant que le soleil prenne le relais.

Une régulation optimisée pour un couple SSC + PAC en Alsace repose sur plusieurs stratégies :

• Définir un seuil de déclenchement bas : La PAC ne doit s’enclencher que lorsque la température du ballon est réellement insuffisante pour le circuit de chauffage (ex: 30-35°C pour un plancher chauffant).
• Utiliser les prévisions météo : Les régulations modernes peuvent intégrer les prévisions pour anticiper une journée ensoleillée et retarder le déclenchement de la PAC.
• Paramétrer une hystérésis : Il s’agit de la différence de température entre l’arrêt et le redémarrage de la PAC (ex: 5°C). Une bonne hystérésis évite les cycles de fonctionnement courts, qui sont très énergivores et usent le compresseur.
• Gérer le cycle anti-légionelles : La régulation doit prévoir une montée en température du ballon d’eau chaude sanitaire à plus de 60°C une fois par semaine pour des raisons sanitaires, en utilisant la PAC si le soleil n’a pas suffi.

PAC aérothermie vs géothermie : laquelle garde son rendement par -10°C extérieur ?

Le choix de l’appoint est aussi crucial que le système solaire lui-même. En Alsace, où les températures peuvent chuter bien en dessous de zéro, la performance de la Pompe à Chaleur (PAC) en conditions extrêmes est un critère majeur. Les deux grandes familles de PAC, l’aérothermie et la géothermie, n’ont pas du tout le même comportement face au froid.

La PAC aérothermique (air/eau) puise les calories dans l’air extérieur. Son efficacité, mesurée par le Coefficient de Performance (COP), est directement liée à la température de l’air. Plus il fait froid dehors, plus il est difficile de capter des calories, et plus le COP s’effondre. À +7°C, une bonne PAC aérothermique peut avoir un COP de 3,5 (elle produit 3,5 kWh de chaleur pour 1 kWh d’électricité consommé). Mais par -10°C, ce COP peut chuter à 2 ou 2,5. Le système devient moins performant et doit souvent faire appel à une résistance électrique d’appoint, très énergivore.

La PAC géothermique, elle, puise les calories dans le sol, via des capteurs enterrés. La température du sol à quelques mètres de profondeur est quasiment constante toute l’année, autour de 10-12°C. La PAC géothermique fonctionne donc avec une source de chaleur stable, insensible aux températures extérieures. Son rendement reste exceptionnel même au cœur de l’hiver. Les mesures de rendement en conditions hivernales extrêmes montrent un COP géothermique stable à 4,5 même par -10°C, contre 2 à 2,5 pour l’aérothermie. L’efficacité est donc double, et la consommation électrique bien moindre.

Bien entendu, l’investissement n’est pas le même. La géothermie requiert un forage ou un terrassement coûteux. Cependant, dans le cadre d’un projet global d’autonomie avec un SSC, elle représente l’appoint le plus performant et le plus cohérent. Elle garantit un rendement stable et élevé lorsque le système solaire est à l’arrêt, assurant un confort parfait avec une consommation électrique minimale. L’aérothermie reste une bonne solution, mais il faut être conscient de sa perte de performance par grand froid, qui devra être compensée par une consommation électrique plus importante.

Comment dimensionner vos panneaux solaires pour alimenter votre PAC gratuitement ?

L’idée ultime de l’autonomie serait de faire tourner la PAC d’appoint avec sa propre électricité solaire. Cela implique de combiner le système solaire thermique (SSC) avec une installation photovoltaïque (PV). Cependant, il faut ici aussi se méfier des calculs trop simplistes. Le principal défi reste le décalage entre la production et les besoins en hiver. C’est précisément quand la PAC doit le plus fonctionner (jours froids et peu ensoleillés) que les panneaux photovoltaïques produisent le moins.

Les données de production pour l’Alsace sont sans appel. Selon les données de production photovoltaïque régionales, une installation de 16m² (environ 3 kWc) qui produit 3250 kWh/an dans le Bas-Rhin verra seulement 15% de cette production se réaliser durant les mois d’hiver. Il est donc illusoire de penser pouvoir couvrir 100% de la consommation d’une PAC en hiver avec une installation PV de taille standard. L’autoconsommation directe sera faible, et l’essentiel de l’électricité devra être soutirée du réseau, pour être éventuellement compensée par la revente du surplus de production estival.

Une solution élégante et de plus en plus populaire pour optimiser l’espace en toiture et la synergie des systèmes est le panneau solaire hybride. Ces panneaux (comme les Dualsun SPRING) produisent à la fois de la chaleur (via un échangeur thermique à l’arrière) et de l’électricité (via des cellules photovoltaïques en face avant). En un seul panneau, on combine les fonctions thermique et photovoltaïque. Le rendement thermique est très bon, et la production électrique permet d’alimenter les auxiliaires du système (circulateurs, régulation) et de réduire la facture d’électricité de la PAC.

L’autonomie totale reste un graal difficile à atteindre en hiver en Alsace. Cependant, une approche combinant un SSC bien dimensionné, un appoint performant et une touche de photovoltaïque (idéalement via des panneaux hybrides) permet de s’en approcher au plus près, en réduisant drastiquement sa dépendance aux réseaux d’énergie.

Pour savoir si votre projet est viable et comment le dimensionner précisément pour votre habitation, l’étape suivante consiste à réaliser une étude thermique complète par un professionnel qualifié. C’est le seul moyen d’obtenir une analyse personnalisée et de transformer votre projet d’autonomie en un succès technique et économique.
